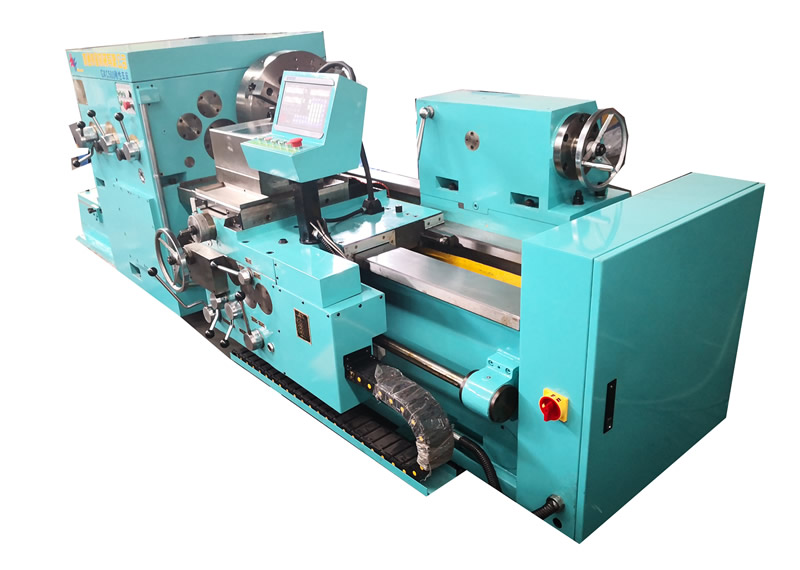

WXG8450輥環專用剛性車床

1、總體說明
1．1概述
本機床為軋輥輥環專用機床，專為軋輥輥環生產制造廠和鋼廠加工軋輥輥環之用，對輥環直徑φ500mm、最大工件長度800mm，工件最大重量2噸的高速鋼軋輥輥環和碳化物軋輥輥環進行粗、半精加工以及一些其它軸類零件的加工。
1．2機床的基本組成
本機床的特點是精度高、精度保持性好、切削力大、剛性好。
本機床由床身、床頭箱、尾座、刀架、溜板箱、進給箱等部件組成、床頭箱和尾座分為安裝在床身的左、右兩端。尾座可沿床身導軌運動或者固定，用以滿足不同長度的工作需要。
工件的卡緊是由裝在液壓花盤上的三個卡爪通過油液旋轉油缸來實現自動定心卡緊。油液回轉油缸裝在主軸左端、由液壓泵站提供3Mpa壓力油。液壓卡盤夾緊和放松是由腳踏式開關控制三位兩通電磁閥實現卡緊和放松。
主傳動由一交流異步電動機驅動，經過機械變速使主軸獲得到16級轉速，進給系統由主軸通過光杠經過機械變速使刀架縱，橫向各獲得到12級進給量。
機床X、Y軸安裝磁柵尺及讀數器。
2、主要規格與參數
2.1主要參數
2.1.1最大工件直徑：500mm
2.1.2中心高：300mm
2.1.3最大工件長度：1000mm
2.1.4最大工件重量：2t
2.1.6主軸最大扭矩：20000N.m
2.1.7刀架切削力：40000N
2.1.8頂尖錐頂角：60°
2.1.9卡盤卡持直徑：115-530mm
2.2、主傳動參數
2.2.1主軸轉速級數：16級
2.2.2主軸轉速范圍：1～112r/min
2.2.3液壓花盤直徑：530mm
2.2.4主軸錐孔尺寸：44.390mm(莫氏5號)
2.3進給傳動參數
2.3.1進給量級數：12級
2.3.2縱進給量范圍：0.18～8mm/min
2.3.3橫進給量范圍：0.045～2mm/min
2.3.4縱向快速移動速度：2150mm/min
2.3.5橫向快速移動速度：536mm/min
2.2.6橫刀架最大行程：150mm
2.4 尾座參數
2.4.1尾座套筒移動量：150mm
2.5其它
2.5.1機床輪廓尺寸(長×寬×高)：3115×1341×1157mm
2.5.2機床重量(不包括電氣)：5.5t
